   　zw32-40.5户外型35kv高压真空断路器开关四川***详细介绍

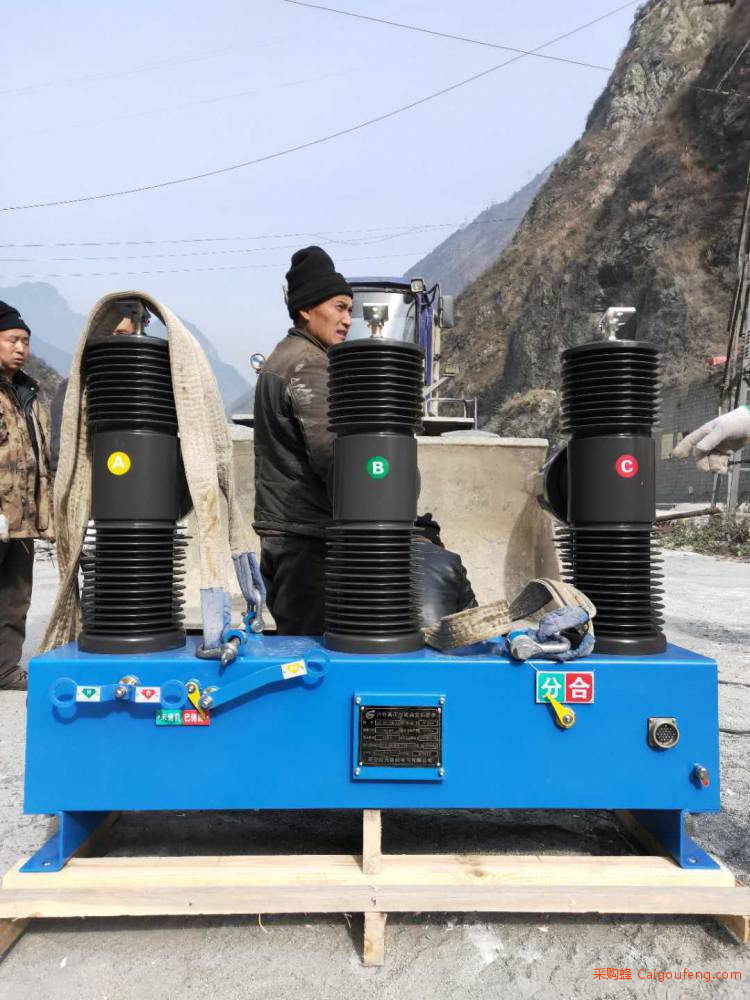

ZW32-40.5柱上35kv智能型高压真空断路器

　　产品介绍：

　　35KV水电站户外高压智能真空断路器总体为支柱式，三相共装在一个机构箱上，灭弧室动端通过拐臂，绝缘拉杆为机构的输出轴相联。机构和与断路器联接的连杆在一个防水的箱体内。如图2所示。断路器的传动机构是由连杆和拐臂组成，灭弧室的动端通过拐臂，绝缘拉杆，联杆和操动机构的输出轴相连。输出轴的转动带动实现灭弧室动触头进行，分合动作。

　　ZW32-40.5高压大电流真空断路器其主要特点包括：具有极高的可靠性，在整个寿命期间完全免维护，具有高机械寿命和电寿命，整机体积小，重量轻，便于安装；

　　使用环境条件 1、海拔：≤2500m； 2、周围空气温度：高+40℃，低-35℃； 3、风压不超过700Pa(相当于风速34m/s)； 4、地震烈度不超过8度； 5、空气污染程度：Ⅲ级； 6、大日温差：不超过25℃ HZW7C-40.5

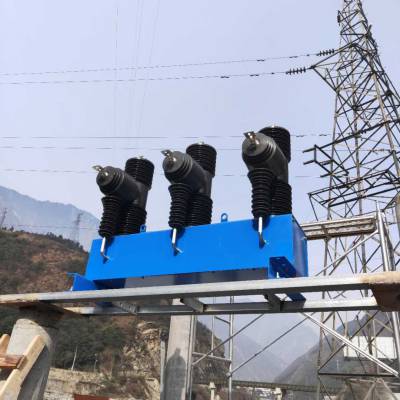

ZW32-40.5柱上35kv智能型高压真空断路器

　　主要技术参数 HZW7C-40.5主要功能介绍 2.0 带UPS功能 具备UPS功能；交流失电可合分50次以上，保证48小时内正常工作。

　　2.1 定时限保护功能 定时限保护方式按照传统的三段式电流保护方式（速断、***速断、过流）进行。 2.2 重合闸功能 可以按照事先整定的次数进行多次重合闸功能。 2.3 手合遇故障功能 手动合闸时，出现故障，控制器立即断开闭锁不进行重合闸。 2.4 防涌流功能 在手合时当电流小于用户设置的防涌流电流值则延时用户设置时间进行防涌流，如果电流大于用户设置的防涌流电流值则不防涌流。 2.5 操作功能 重合器控制器提供了控制器面板操作功能，遥控器操作分、合闸功能以及远方控制、远程主机操作功能。 2.6 通讯功能 产品可与手机通讯实现远动控制。从而实现遥测、遥调、遥控、遥信四遥功能。2.7 液晶显示功能 为产品的整定、设置、查看提供直观的各种参数。 2.8 事件记录功能 可记录近的255条事件 。

　　2.9 记忆功能 各种设定的数据自动进入记忆单元，10年不丢失。 2.10 遥信量检测功能 可检测开关的当前状态，分、合闸位置及 储能状态。 2.11 显示自动保护功能 在没有按键按下的情况下，为保护液晶，3分钟后显示自动关闭，按下任一键恢复显示到主页面。 2.12 备用电源自动管理功能 为节约备用电源，在没有外部电源的情况下5分钟后自动关闭蓄电池电源，需要使用时可恢复；来电后自动恢复。 2.13 环网功能（故障后自动网络重构功能） 欠压保护，得电延时合闸（在合闸成功5秒内再失电，将分闸闭锁，故障记录显示失电分闸），失电延时跳闸。当设备两端的电压低于用户设定的跳闸电压时，设备将实行延时跳闸保护；当设备一侧得电并高于用户设定的合闸电压时，设备延时合闸送电；分闸状态设备两端电压同时有高于合闸电压时，不合闸，执行联络开关的功能。
